Spannungsversorgung für intelligente Messsysteme
Die Spannungsversorgung für intelligente Messsysteme lässt sich dank der schnellen Klickmontage direkt am Sammelschienen-System durchführen. Mithilfe des Leitungsschalters ist sofort erkennbar, ob die Spannungsversorgung in Betrieb ist. Mit Steckanschlüssen erfolgt eine einfache Verlegung in den APZ-Raum und RfZ.

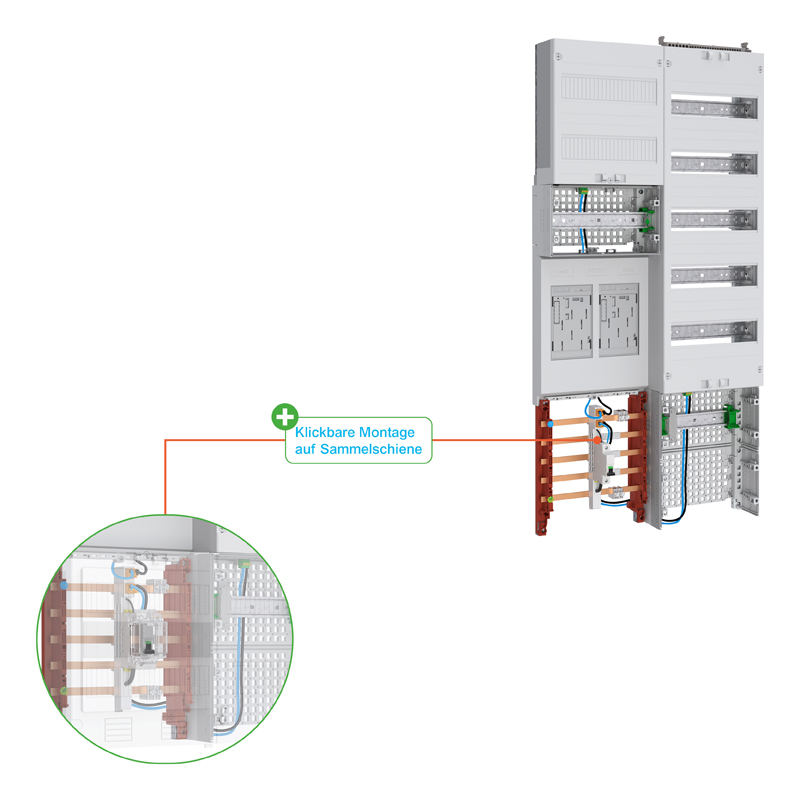

Klickbare Montage

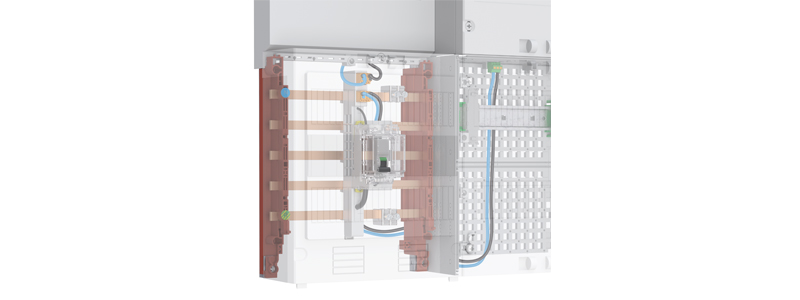

Einmal geklickt und am Sammelschienen-System angeschlossen
Bestückungspakete
mit Leitungsschalter Typ B 6 A oder Typ B 10 A
Zwei Steckanschlüsse
mit Leitungen zu den Funktionsräumen APZ-Raum und RfZ
Ausführungen Bestückungspakete
ABNPK12006
Spannungsversorgung für den RfZ oder TSG bestehend aus:
- 1x Leitungsschutzschalter, 1-polig, B-Charakteristik, 6 A/25 kA
- 1x plombierbare Klarsichthaube
- 1x Geräteschiene für Montage auf 40 mm Sammelschiene (NAR),
12 x 5 mm Cu - 1x Verdrahtungssatz mit berührungssicherem Stecker, 3-polig
- 1x kurzschlussfeste Anschlussleitung
- 2x Anschlussklemmen 16 mm²

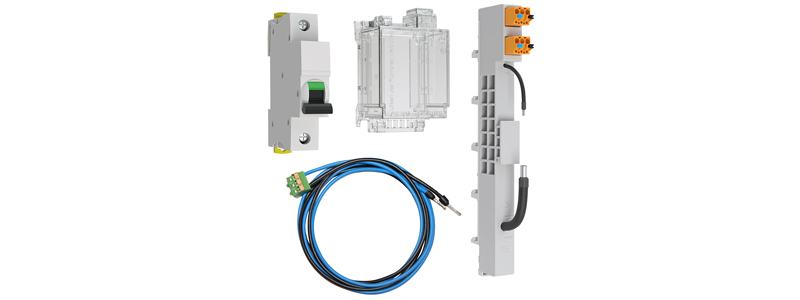

ABNPK12010
Spannungsversorgung für den RfZ oder TSG bestehend aus:
- 1x Leitungsschutzschalter, 1-polig, B-Charakteristik, 10 A/25 kA
- 1x plombierbare Klarsichthaube
- 1x Geräteschiene für Montage auf 40 mm Sammelschiene (NAR),
12 x 5 mm Cu - 1x Verdrahtungssatz mit berührungssicherem Stecker, 3-polig
- 1x kurzschlussfeste Anschlussleitung
- 2x Anschlussklemmen 16 mm²

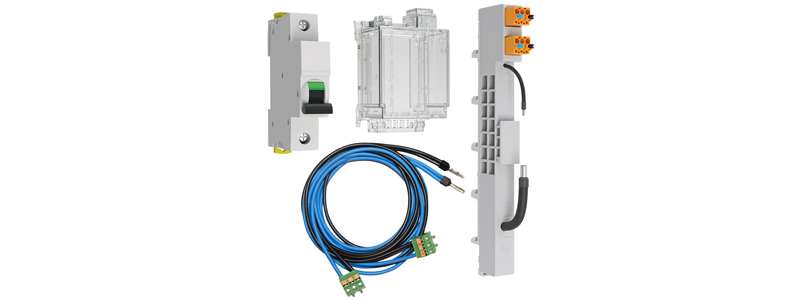

ABNPK12106
Spannungsversorgung für den APZ-Raum und RfZ bestehend aus:
- 1x Leitungsschutzschalter, 1-polig, B-Charakteristik, 6 A/25 kA
- 1x plombierbare Klarsichthaube
- 1x Geräteschiene für Montage auf 40 mm Sammelschiene (NAR),
12 x 5 mm Cu - 1x Verdrahtungssatz mit berührungssicherem Stecker, 3-polig
- 1x kurzschlussfeste Anschlussleitung
- 2x Anschlussklemmen 16 mm²
ABNPK12110
Spannungsversorgung für den APZ-Raum und RfZ bestehend aus:
- 1x Leitungsschutzschalter, 1-polig, B-Charakteristik, 10 A/25 kA
- 1x plombierbare Klarsichthaube
- 1x Geräteschiene für Montage auf 40 mm Sammelschiene (NAR),
12 x 5 mm Cu - 1x Verdrahtungssatz mit berührungssicherem Stecker, 3-polig
- 1x kurzschlussfeste Anschlussleitung
- 2x Anschlussklemmen 16 mm²
Sicherungsbox mit Anschlussleitung zur schnellen und einfachen Montage auf 40 mm Sammelschienen-System
Die VDE-AR-N 4100 (TAR NS) gibt vor, dass mindestens eine Spannungsversorgung mit max. 16 A mit Zuleitung aus dem ungemessenen Bereich (NAR) sowie die Abgangsleitung, bestückt mit 3-poligem Stecker, vorzusehen ist.
Um diese Spannungsversorgung im Zählerplatz abzubilden, bieten wir ein umfangreiches Portfolio an, das den Anforderungen der unterschiedlichen VNB entspricht.
- Steckkontakte zu RfZ und APZ
- Aufrasttechnik: Schnelle und einfache Montage auf Sammelschiene
- Integrierte Feinsicherung

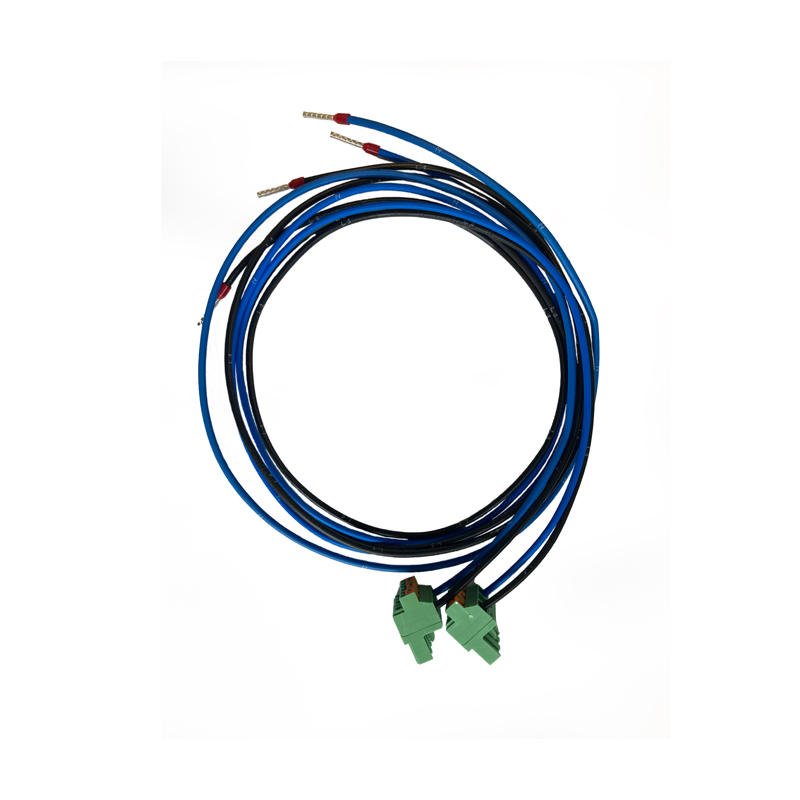

- Kurzschlussfeste Anschlussleitung
- Berührungssicherer 3-poliger Stecker

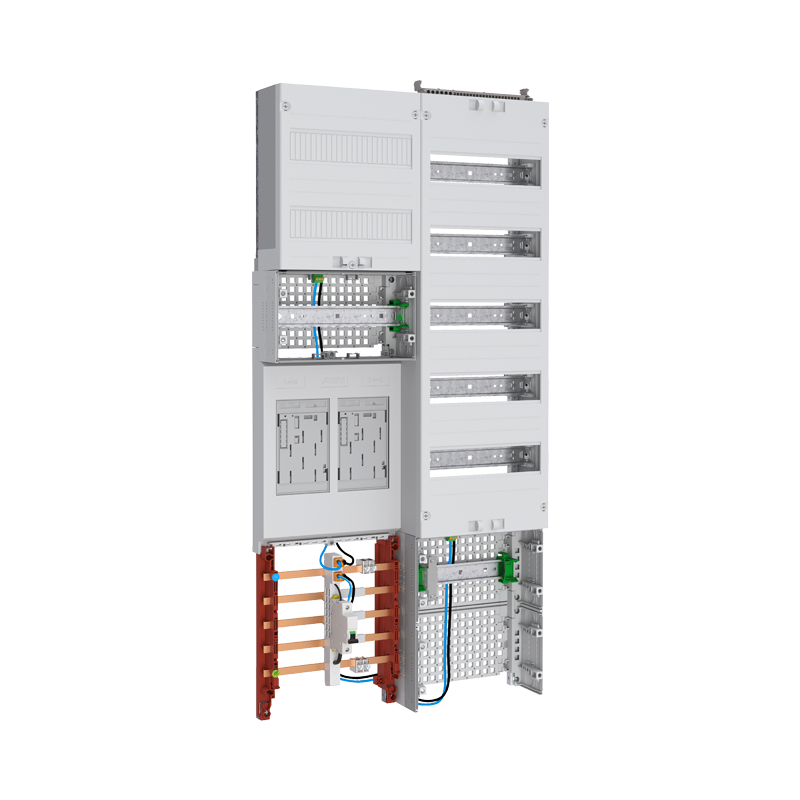

Montagebeispiele eines Spannungsabgriffs im NAR

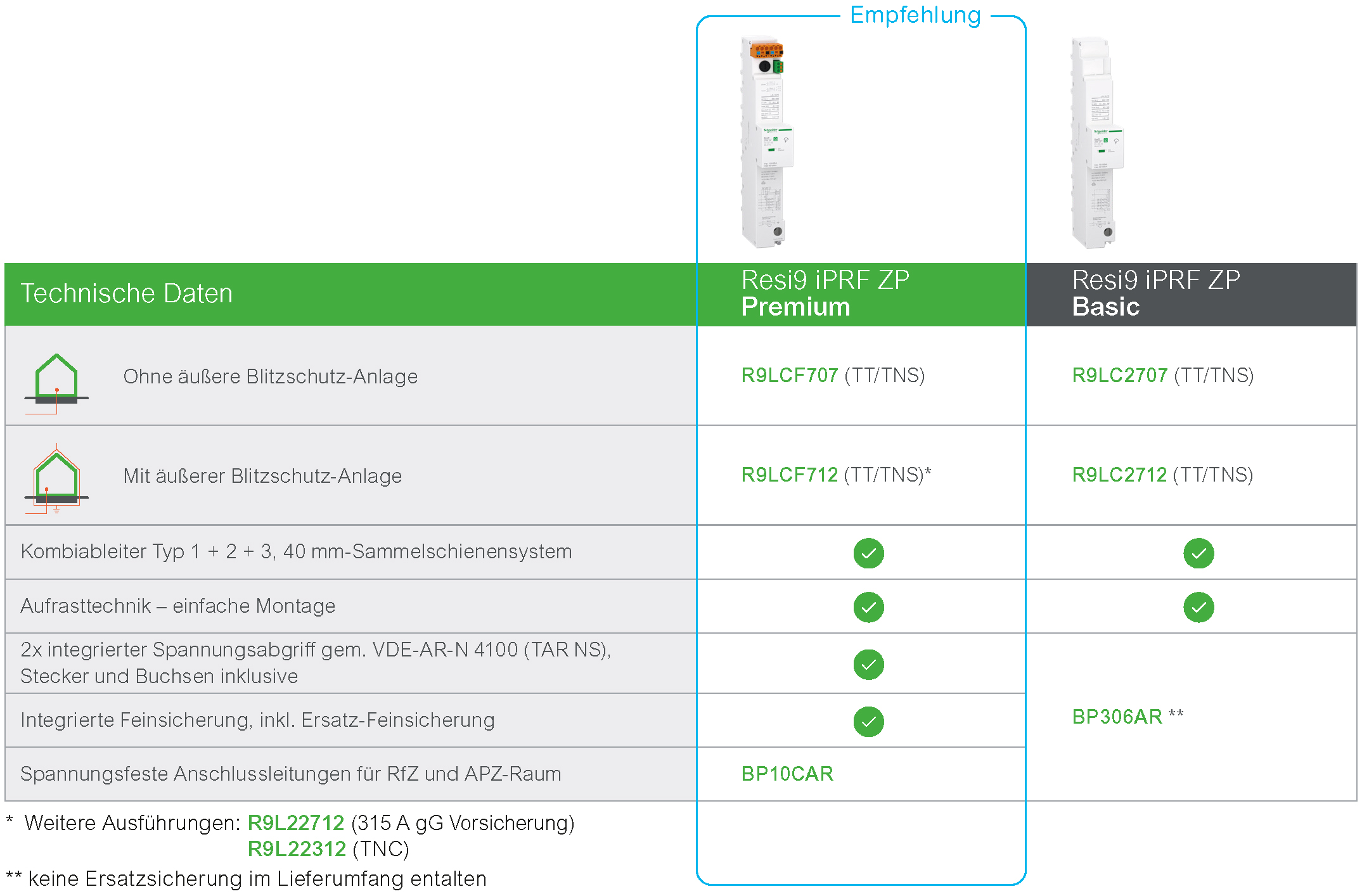

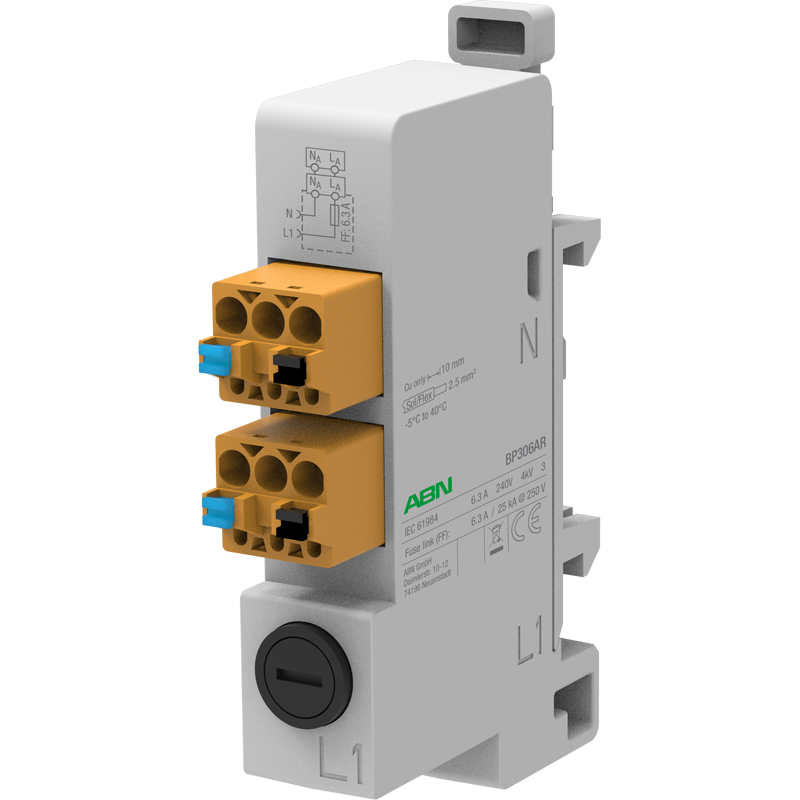

Bestückungspaket Sicherungsbox – BP306AR
- Spannungsabgriff L1 und N mit integrierter Steuersicherung gemäß VDE-AR-N 4100 (TAR NS)
- Für 40 mm Sammelschienen-System
- Schnelle und einfache Montage durch Aufrasttechnik
- Inkl. Anschlussleitung für RfZ und APZ-Raum (Isolationsspannung [Ui] 6 kV)
- Feinsicherung 6,3 A (Kurzschluss-Unterbrechungsfunktion 25 kA)
- Perfekt geeignet zur nachträglichen Installation bei Kombiableiter ohne integrierten Spannungsabgriff
