System-Gehäuse
Technische Informationen
Wandgehäuse 210 mm tief, Baureihe RS
- Schutzklasse II
- Schutzart IP44
- Für Geräte bis 400 A
- Montage Unterputz, Aufputz oder teilversenkt
- Innenbefestigung oder Außenbefestigung möglich
- Breiten: 300, 550, 800, 1050, 1300 mm
- Höhen: 500, 650, 800, 950, 1100, 1250, 1400 mm
- Tiefe: 210 mm
- Farbe: RAL9016 (verkehrsweiß)
- Material: 1 mm Stahlblech (Gehäuse und Tür), pulverbeschichtet
- Leitungseinführung 2K-Membranflansch unten und oben pro Feld sowie die durch die Gehäuserückwand
- Beidseitig Durchführung für Sammelschiene verschlossen mit Kunststoff-Abdeckung
- Kombinierbar waagerecht und senkrecht
- Tür innenliegend, rechts oder links anschlagbar, ohne Werkzeug demontierbar und justierbar
- Türöffnungswinkel 110°
- Türgriff plombierbar
- Ab Baubreite 3 (800 mm) 2-türige Ausführung
- Vorbereitet für den Einbau von standardisierten Modulbausätzen auf LToder NT-Trägerprofilen oder für durchgehende Montageplatte
- DIN EN 61439-1 (VDE 0660-600-1), Niederspannungs-Schaltgerätekombinationen
Wandgehäuse 210 mm tief, Baureihe RP
- Schutzklasse II
- Schutzart IP54
- Für Geräte bis 400 A
- Montage Unterputz, Aufputz oder teilversenkt
- Innenbefestigung oder Außenbefestigung möglich
- Breiten: 300, 550, 800, 1050, 1300 mm
- Höhen: 500, 650, 800, 950, 1100, 1250, 1400 mm
- Tiefe: 210 mm
- Farbe: RAL9016 (verkehrsweiß)
- Material: 1 mm Stahlblech (Gehäuse und Tür), pulverbeschichtet
- Leitungseinführung 2K-Membranflansch unten und oben pro Feld sowie die durch die Gehäuserückwand
- Beidseitig Durchführung für Sammelschiene verschlossen mit Kunststoff-Abdeckung
- Kombinierbar waagerecht und senkrecht
- Tür innenliegend, rechts oder links anschlagbar, ohne Werkzeug demontierbar und justierbar
- Türöffnungswinkel 110°
- Türgriff plombierbar
- Ab Baubreite 3 (800 mm) 2-türige Ausführung
- Vorbereitet für den Einbau von standardisierten Modulbausätzen auf LToder NT-Trägerprofilen oder für durchgehende Montageplatte
- DIN EN 61439-1 (VDE 0660-600-1), Niederspannungs-Schaltgerätekombinationen
Wandgehäuse 225 mm, Baureihe SP
- Schutzklasse II
- Schutzart IP54
- Für Geräte bis 400 A
- Montage Aufputz mit Außenbefestigung
- Breiten: 300, 550, 800, 1050, 1300 mm
- Höhen: 500, 650, 800, 950, 1100, 1250, 1400 mm
- Tiefe: 225 mm
- Farbe: RAL9016 (verkehrsweiß)
- Material: 1,5 mm Stahlblech Gehäuse und 2 mm Stahlblech Tür, pulverbeschichtet
- Leitungseinführung 2K-Membranflansch unten und oben pro Feld
- Kombinierbar waagerecht und senkrecht
- Tür aufliegend, rechts oder links anschlagbar
- Türöffnungswinkel 270°
- Doppelbart-Verschluss mit 3-Punkt-Stangenverschluss
- Ab Baubreite 4 (1050 mm) 2-türige Ausführung
- Vorbereitet für den Einbau von standardisierten Modulbausätzen auf LT- oder NT-Trägerprofilen oder für durchgehende Montageplatte
- DIN EN 61439-1 (VDE 0660-600-1) Niederspannungs-Schaltgerätekombinationen
Bauhöhe 7
IP44 | ||
|---|---|---|
| Baubreite | Gehäusemaße B x H x T (mm) | Artikel-Nr. Gehäuse |
| 1 | 300 x 1100 x 210 | ABNRS107 |
| 2 | 550 x 1100 x 210 | ABNRS207 |
| 3 | 800 x 1100 x 210 | ABNRS307 |
| 4 | 1050 x 1100 x 210 | ABNRS407 |
| 5 | 1300 x 1100 x 210 | ABNRS507 |
IP54 | ||
|---|---|---|
| Baubreite | Gehäusemaße B x H x T (mm) | Artikel-Nr. Gehäuse |
| 1 | 300 x 1100 x 210 | ABNRP107 |
| 2 | 550 x 1100 x 210 | ABNRP207 |
| 3 | 800 x 1100 x 210 | ABNRP307 |
| 4 | 1050 x 1100 x 210 | ABNRP407 |
| 5 | 1300 x 1100 x 210 | ABNRP507 |
IP54 | ||
|---|---|---|
| Baubreite | Gehäusemaße B x H x T (mm) | Artikel-Nr. Gehäuse |
| 1 | 300 x 1100 x 225 | SP17 |
| 2 | 550 x 1100 x 225 | SP27 |
| 3 | 800 x 1100 x 225 | SP37 |
| 4 | 1050 x 1100 x 225 | SP47 |
| 5 | 1300 x 1100 x 225 | SP57 |
Bauhöhe 9
IP44 | ||
|---|---|---|
| Baubreite | Gehäusemaße B x H x T (mm) | Artikel-Nr. Gehäuse |
| 1 | 300 x 1400 x 210 | ABNRS109 |
| 2 | 550 x 1400 x 210 | ABNRS209 |
| 3 | 800 x 1400 x 210 | ABNRS309 |
| 4 | 1050 x 1400 x 210 | ABNRS409 |
| 5 | 1300 x 1400 x 210 | ABNRS509 |
IP54 | ||
|---|---|---|
| Baubreite | Gehäusemaße B x H x T (mm) | Artikel-Nr. Gehäuse |
| 1 | 300 x 1400 x 210 | ABNRP109 |
| 2 | 550 x 1400 x 210 | ABNRP209 |
| 3 | 800 x 1400 x 210 | ABNRP309 |
| 4 | 1050 x 1400 x 210 | ABNRP409 |
| 5 | 1300 x 1400 x 210 | ABNRP509 |
IP54 | ||
|---|---|---|
| Baubreite | Gehäusemaße B x H x T (mm) | Artikel-Nr. Gehäuse |
| 1 | 300 x 1400 x 225 | SP19 |
| 2 | 550 x 1400 x 225 | SP29 |
| 3 | 800 x 1400 x 225 | SP39 |
| 4 | 1050 x 1400 x 225 | SP49 |
| 5 | 1300 x 1400 x 225 | SP59 |
Anschlussgehäuse
GAG12 - Grundgehäuse, IP54
250 x 250 x 140 mm, mit Anschlussflanschen an Systemgehäuse anbaubar
ABNRY01002 - Anschlussflansch
Zum Verbinden von 2 Grundgehäusen und zum Anbau von unten an das RS-Gehäuse
ABNRA103C06 – Anschluss-
gehäuse IP54
- Sammelschienen-System 5-polig
- 12 x 5 mm Cu 250 A
- 5x Sammelschienenklemmen
- Bauhöhe 3, Feldbreite 1
ABNRA103C07 – Anschluss-
gehäuse IP54
- Sammelschienen-System 5-polig
- 2x 12 x 5 mm Cu 355 A
- 5x Sammelschienenklemmen
- Bauhöhe 3, Feldbreite 1
ABNRA103F12 – Anschluss-
gehäuse IP54
- Sammelschienen-System 5-polig
- 12 x 5 mm Cu 250 A
- 5x Sammelschienenklemmen
- 1x NH00 3-polig
- Bauhöhe 3, Feldbreite 1
ABNRA106C06 – Anschluss-
gehäuse IP54
- Sammelschienen-System 5-polig
- 12 x 5 mm Cu 250 A
- 5x Sammelschienenklemmen
- Bauhöhe 6, Feldbreite 1
ABNRA106C07 – Anschluss-
gehäuse IP54
- Sammelschienen-System 5-polig
- 2x 12 x 5 mm Cu 355 A
- 5x Sammelschienenklemmen
- Bauhöhe 6, Feldbreite 1
ABNRA106F01 - Hausanschluss-Schrank nach TAB EWE
- 3x 1-polig NH2-Unterteil
- 40 mm Sammelschienen-System 12 x 5 mm, 5-polig mit PEN-Brücke
- 5x Sammelschienenklemmen
- Kabeleinführungsflansch 1x 14-54 mm, in Bauhöhe 6, Baubreite 1
ABNRA106F04 - Hausanschluss-Schrank nach TAB EWE
- 3x 1-polig NH2-Unterteil
- 40 mm Sammelschienen-System 2 x 12 x 5 mm, 5-polig mit PEN-Brücke
- 5x Sammelschienenklemmen
- Kabeleinführungsflansch 1x 14-54 mm, in Bauhöhe 6, Baubreite 1
ABNRA206F02 - Hausanschluss-Schrank nach TAB Stromnetz Hamburg
- 3x 1-polig NH2-Unterteil
- 40 mm Sammelschienen-System 2 x 12 x 5 mm, 5-polig mit PEN-Brücke
- 5x Sammelschienenklemmen
- Kabeleinführungsflansch 3x 14-54 mm, in Bauhöhe 6, Baubreite 2
Gehäusezubehör
ABNRY06125 – Leitungseinführungsplatte
ABNRY06126 – Leitungseinführungsplatte

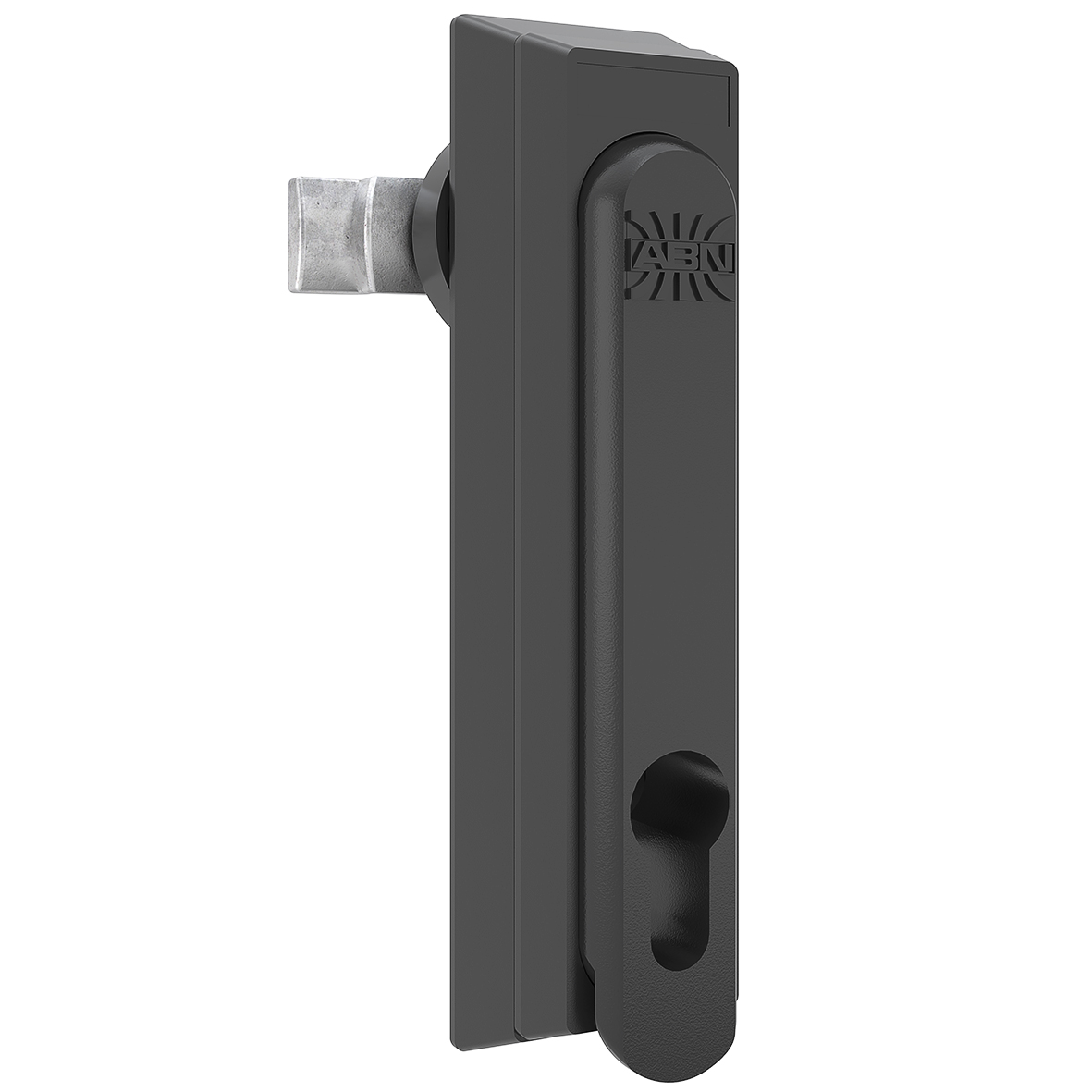

ABNRY10120 - Schwenkhebel für RS- und RP-Gehäuse
FZ12 - Schwenkhebel für SP-Gehäuse
